Трубоукладчики SHANTUI. Обзор модельного ряда

Компания ООО «СтройИмпортТехника», являясь эксклюзивным дистрибьютором Shantui Construction Mashinery Co., Ltd на территории Российской Федерации, предлагает российским потребителям:

• Бульдозеры гидромеханические

• Бульдозеры гидростатические

• Трубоукладчики

• Погрузчики фронтальные

• Экскаваторы гусеничные

• Катки грунтовые

• Катки дорожные

• Автогрейдеры



В этой статье мы расскажем об особенностях трубоукладчиков SHANTUI, познакомим вас с модельным рядом и техническими характеристиками.



Производство трубоукладчиков SHANTUI началось в 1999 году. Трубоукладчики SHANTUI разработаны на базе надёжных и неприхотливых в эксплуатации бульдозеров, которые пользуются высоким спросом в Китае и отлично зарекомендовали себя в России. Однако вместо того, чтобы при создании нового типа машин слепо скопировать имеющиеся в бульдозерах конструктивные решения, SHANTUI пошёл дальше и создал абсолютно новое специализированное изделие для этой области применения. В результате был создан модельный ряд трубоукладчиков, которые настолько же прочны и надёжны, как и знаменитые бульдозеры SHANTUI.

Трубоукладчики применяются на очень ответственных и трудоёмких этапах возведения трубопроводов, поэтому от их надёжности и функциональных возможностей зависит благоприятный исход всего предприятия. Особые сложности связаны с тем, что большинство нефтяных и газовых магистралей прокладываются в районах с экстремальными климатическими условиями. Работу в таких условиях выдержит не каждый человек, и не каждая машина способна функционировать при температурах до -50°C. Однако трубоукладчики из Китая производства компании Shantui Construction Machinery Co., Ltd уже долгое время демонстрируют безотказную и эффективную работу в сложных климатических условиях и при этом отличаются привлекательной ценой.



Модельный ряд трубоукладчиков SHANTUI включает в себя четыре модели: SP25Y, SP45Y, SP70Y и SP90Y:

Модель

Эксплуатационная масса

Грузоподъёмность

Мощность двигателя

SP25Y

22 000 кг

25 т

120 кВт

SP45Y

34 000 кг

45 т

169 кВт

SP70Y

49 500 кг

70 т

235 кВт

SP90Y

55 000 кг

90 т

257 кВт



Пропорциональный контроль давления в гидравлической системе трубоукладчиков SHANTUI делает управление лёгким. Единственная рукоятка может легко управлять как стрелой, так и крюком. Устойчивость и стабильность шасси надёжно обеспечивается жёстким соединением между рамой ходовой части и рамой машины, длинными и широкими гусеницами, а также противовесом. Импортные компоненты гидравлической системы обеспечивают надёжность и эффективность работы трубоукладчиков SHANTUI. Крюк может быть быстро опущен для защиты людей и машины при чрезвычайных нагрузках. Автоматика показывает угол и вылет стрелы, высоту поднятия крюка и величину поднятого веса, подает автоматический тревожный сигнал и ограничивает работу, если нагрузка превышает максимальное разрешенное значение. Электронная система мониторинга, смонтированная на шасси, контролирует рабочий процесс и подает тревожный сигнал в случае опасности.

Трубоукладчики SHANTUI удобны при транспортировке, так как стрела и противовес могут легко демонтироваться и монтироваться. Стрела и противовес могут быть легко смонтированы непосредственно на месте работы трубоукладчика. Кабина оператора оборудована кондиционером и отопителем.

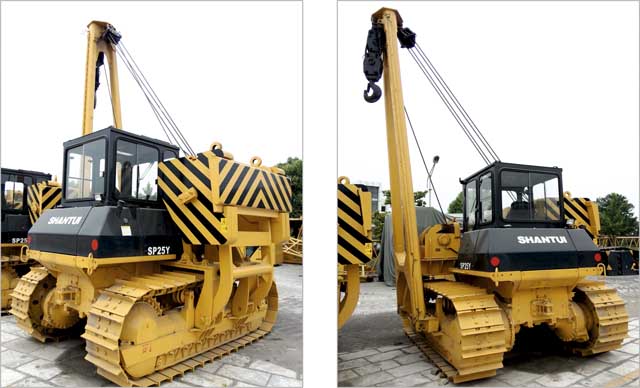

Трубоукладчик SHANTUI SP25Y






Трубоукладчик SHANTUI SP25Y является собственной разработкой конструкторского бюро корпорации SHANTUI. 22-тонная машина с максимальной грузоподъемностью 25 тонн и стрелой 5,5 метров создана на базе надежного бульдозера SHANTUI SD16 и оснащена тем же дизельным силовым агрегатом Weichai WD10G178E25. Если высота подъема в 4,4 метра при стандартной стреле не устраивает заказчика, то есть возможность установки стрелы длиной 6,1 метра.

Благодаря компактным размерам SHANTUI SP25Y обладает хорошей манёвренностью. Низкий центр тяжести позволяет трубоукладчику SHANTUI SP25Y работать на уклонах до 30°.



Трубоукладчик SHANTUI SP45Y






Трубоукладчик SHANTUI SP45Y создан на базе бульдозера SHANTUI SD22. Данная модель оснащена двигателем Cummins NTA855-C280, отличающимся высокой экономичностью и соответствующим современным экологическим стандартам. Двигатель оснащен эффективной системой охлаждения и защищен от перегрева. Управление стрелой производится при помощи небольшого и чувствительного джойстика. Безопасность производимых работ обеспечивается ограничителем момента, ограничителем скольжения лебедочного троса, ограничителем груза, а также электронной системой мониторинга и оповещения при возникновении неполадок и возможных аварийных ситуаций. Все операции, производимые при помощи стрелы, осуществляются в автоматизированном режиме.



Трубоукладчик SHANTUI SP70Y






В основе SHANTUI SP70 лежит хорошо зарекомендовавший себя бульдозер SD32. Установка противовеса дала прирост собственной массы до 49,5 тонны, что позволило использовать трубоукладчик с нагрузкой до 70 тонн. SP70 очень устойчив благодаря длинной гусеничной тележке с 9 опорными катками и башмакам 760 мм с однопрофильным грунтозацепом. Трубоукладчик предназначен для работы в суровых условиях эксплуатации, поэтому особое внимание уделено качеству металла и общей прочности конструкции. Кабина оператора оборудована с расчётом на непрерывную и продолжительную работу.



Трубоукладчик SHANTUI SP90Y






Трубоукладчик SHANTUI SP90Y является самым мощным и грузоподъёмным в своём семействе. Двигатель CUMMINS NTA855-C360, сверхустойчивое шасси, единая система управления лебёдкой и стрелой, автоматический контроль нагрузки стрелы, усиленное крепление ходовой части обеспечат надёжную работу в любых климатических условиях. Кондиционер входит в стандартную комплектацию.



Основные технические характеристики трубоукладчиков SHANTUI



SP25Y

SP45Y

SP70Y

SP90Y

Двигатель

Weichai WD10G178E25

Cummins

NTA855-C280S10

Cummins

NTA855-C360S10

Cummins

NTA855-C360S10

Мощность, кВт(л.с.)

120 (163)

169 (230)

235 (320)

257 (350)

Грузоподъёмность, т

25

45

70

90

Эксплуатационная масса, кг

22000

34000

49500

55000

Габариты (ДхШхВ), мм

4000х3280х2954

4750х3690х2700

5560х3940х3395

5650х3940х3600

Радиус разворота, мм

2950

3200

3950

3950

Ширина колеи, мм

2050

2250

2380

2490

Длина опорной поверхности, мм

2635

3050

3620

3620

Башмак, мм

560/610

610/660

760

860

Давление на грунт, МПа

0,07/0,065

0,086/0,078

0,086

0,086

Длина стрелы, м

5,5/6,1

6,5/7,5

7,3/9,0

8,6

Высота подъёма стрелы, мм

4400/5200

5250

6550/8150

7000

Вылет стрелы, м

1,22–5,4/1,2–6,3

1,22–6,65

1,2–7,2/1,2–8,8

1,2–8,9

Скорость подъёма крюка, м/мин

0–12,0

0–6,0

0–6,0

0–6,0



Трубоукладчики являются незаменимыми машинами при создании нефтегазовых и водопроводов. Применение данной спецтехники облегчает монтаж труб и оборудования, увеличивая скорость выполнения работ.

Трубоукладчики Shantui обладают высокой манёвренностью и проходимостью, что позволяет применять их практически везде.

Производство трубоукладчиков Shantui соответствует мировым стандартам.

Конструкторское бюро Shantui имеет обратную связь с покупателями и при необходимости может вносить технические изменения в конструкцию трубоукладчиков.

Выбирая трубоукладчики Shantui, покупатели выбирают функциональную и надёжную технику высокого качества.






Компания ООО «СтройИмпортТехника», эксклюзивный дистрибьютор Shantui Construction Mashinery Co., Ltd на территории Российской Федерации, обеспечивает оборудование Shantui запасными частями, расходными материалами и сервисным обслуживанием по доступным ценам во время всего срока эксплуатации.
