ДПП-120М «Урал»: двухмодульный промывочный прибор нового поколения

Общество с ограниченной ответственностью «ПроектМеталл» занимается разработкой и изготовлением нестандартного специализированного оборудования для различных отраслей промышленности. Предприятие расположено в Свердловской области — регионе с давними традициями золотодобычи и машиностроения.

Проектирование оборудования выполняется с использованием современных CAD-систем, что позволяет на этапе разработки выявлять потенциальные конструктивные проблемы, оптимизировать решения и проводить расчет прочности узлов и конструкции в целом. Такой подход снижает производственные риски и повышает надежность оборудования в эксплуатации.

Одним из основных направлений деятельности предприятия является разработка обогатительного оборудования для золотодобывающей отрасли. Инженеры ООО «ПроектМеталл» совместно с практикующими обогатителями разработали ряд мобильных решений для переработки золотосодержащих песков, в том числе для работы с эфельными отвалами, содержащими мелкое золото.

В настоящее время предприятие предлагает для предприятий золотодобывающей отрасли двухмодульные промывочные приборы ДПП-120М и ДПП-120М «Урал».

Двухмодульные промывочные приборы ДПП дают возможность реализовать бестранспортную (бесперевалочную) технологию промывки песков россыпных месторождений золота (рис.1).

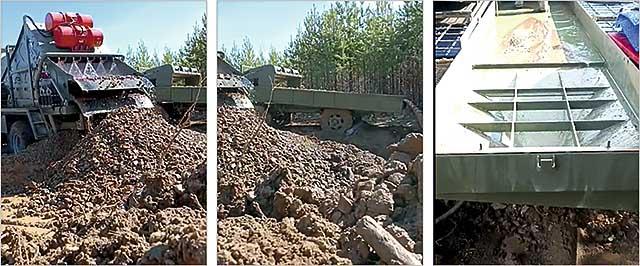

Рис.1 Двухмодульный промывочный прибор ДПП-120М в работе. Общий вид

ДПП включают в себя:

- бункер для загрузки породы, оснащённый виброузлом;

- двухуровневый отсек для дезинтеграции и грохочения, в котором установлен двухситный виброгрохот. Крупность получаемых фракций при этом зависит от особенностей месторождения.

В комплект также входит шлюз мелкого наполнения (ШМН), установленный на отдельной раме, что позволяет использовать его в зависимости от условий работ.

Как работает двухмодульный промывочный прибор - ДПП

Технология заключается в следующем:

Экскаватор и прибор ДПП устанавливаются практически рядом.

Экскаватор берёт пески из забоя (карьера) и засыпает их в приёмный бункер ДПП.

Затем виброгрохот делит материал на две фракции и укладывает его отвалообразователем либо ленточным конвейером на борт карьера.

Подрешёточный продукт по полиуретановым рукавам подаётся на ШМН для дальнейшего обогащения.

По мере отработки забоя экскаватор и ДПП перемещаются параллельно, что исключает транспортировку песков от места добычи до места промывки.

Особенности двухмодульного промывочного прибора - ДПП

- При небольших габаритах и массе прибор отличается повышенной эффективностью по сравнению с аналогичными комплексами на базе виброгрохотов (ГИЛ, ГИС).

- Небольшая высота загрузки — 2,9 м

- Бункер для загрузки породы оснащён виброузлом, который позволяет равномерно распределять материал на виброгрохот, что в свою очередь ускоряет процесс дезинтеграции.

- ДПП оборудован автономной ДЭС мощностью 50 кВт с топливным баком объёмом 200 л, обеспечивающим круглосуточную работу.

- Для плавного пуска и регулировки работы виброгрохота используется частотный преобразователь.

- В стандартной комплектации обогащение на данном комплексе шлюзовое. В зависимости от условий работ шлюз может быть одноярусным или двухярусным.

- Отдельные двухярусные шлюзы мелкого наполнения с гидрогрохотом собственной разработки, с общей улавливающей площадью 22 м², имеют регулируемый угол наклона. Шлюзы устанавливаются на отдельном шасси, что позволяет отводить эфеля за борт карьера. За счёт применения данной технологии увеличивается выход золотосодержащего концентрата для дальнейшего обогащения.

- Дизельная насосная станция производительностью 630 м³/ч обеспечивает подачу технологической воды на прибор по гибким пожарным рукавам диаметром 150 мм.

- Двухярусный виброгрохот с пониженной высотой загрузки песков позволяет использовать фронтальный погрузчик объёмом ковша 2,5 м³.

- Для ускорения установки ДПП применяется система гидравлических опор.

- Съём золотосодержащего концентрата занимает около 35 минут и производится без остановки работы прибора, тем самым сокращается время простоя техники.

Прибор ДПП получил положительный отзыв заместителя генерального директора АО «Прииск Соловьёвский» Черемнова С.А.:

 «Получился удачный двухмодульный мобильный промприбор с оригинальной компоновкой. Отмечу легкость, мобильность и возможность перевозки по дорогам общего пользования. Впервые за много лет встретил действительно интересное решение».

Новый ДПП-120М «Урал» - двухмодульный промывочный прибор для песков с повышенной глинистостью

Новая модификация промывочного прибора ДПП-120М «Урал» ориентирована на повышение эффективности промывки глинистых песков. Необходимость такой доработки возникла в ходе практических работ: на многих россыпях встречаются участки с повышенным содержанием глины, особенно это характерно для Урала, но проблема актуальна и для других регионов.

Глинистые пески существенно осложняют процесс обогащения. При недостаточной дезинтеграции часть золота остается в глинистых примазках и уходит в отвалы, что приводит к прямым потерям металла и снижению общей эффективности работ.

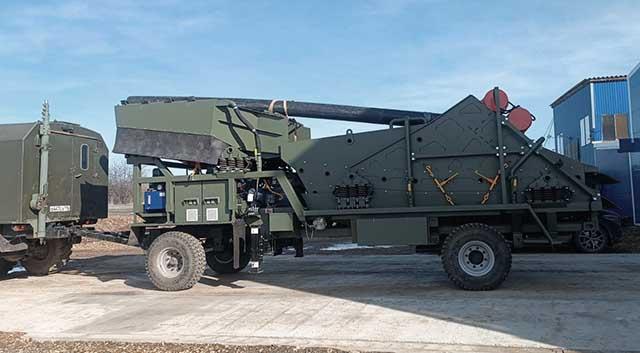

Рис.2. ДПП-120М «Урал» — это развитие проверенной технологии, адаптированное к современным условиям: глинистым пескам, снижению содержаний и необходимости сокращения эксплуатационных затрат

В конструкции промывочного прибора ДПП-120М «Урал» реализован ряд изменений, направленных на повышение эффективности дезинтеграции глинистого материала и улучшение условий разделения песков. В частности:

Прибор размещен на шасси увеличенного размера (длина — 7,85 м, ширина — 2,5 м, высота — 3,15 м, масса — около 10 т), что позволило увеличить рабочие зоны и разместить дополнительные технологические узлы.

Существенно увеличена длина зоны грохочения — до 4,5 м. Это особенно важно при переработке глинистых песков, где требуется больше времени для размыва и раскрытия материала.

Бункер подачи оснащен двумя вибромоторами, обеспечивающими направленную вибрацию, что улучшает разрушение глинистых комков еще до поступления материала на грохот.

Применен грохот с переменным углом наклона (типа «банан»), что позволяет регулировать режим работы в зависимости от свойств песков и степени их промывистости.

В конструкции предусмотрена возможность затопления нижней деки водой, что улучшает сегрегацию материала и способствует более полному извлечению мелкого золота.

В результате доработок повышается извлечение золота из глинистых песков и расширяется область применения прибора — в том числе за счет вовлечения в отработку участков, ранее считавшихся труднопромывистыми или малорентабельными.

Технические характеристики промприбора для золота ДПП-120 «Урал»

Рис.3. Промприбор ДПП-120М «Урал», отправка заказчику. Разработчик и изготовитель — ООО «ПроектМеталл» (Свердловская область)

Изготовление по договору, отгрузка в любой регион.

Разработчик и изготовитель:

ООО «ПроектМеталл», г. Невьянск. тел.: +7 922 215 89 42 (МСК+2)

Заказать прибор и уточнить комплектацию под конкретную россыпь можно напрямую у разработчика.

Дорошенко Григорий Анатольевич

e-mail: griga2112@mail.ru

тел.: +7 952 730 30 82 (МСК+2)

e-mail: Dolgorukov.uzmk@mail.ru
