«Дерокер по-русски» для валунистых, легкопромывистых песков — но он не универсальное решение.
Подходит: валунистые легкопромывистые пески, валуны до 1–1,5 м, нужна высокая производительность и минимум людей.
Не лучший выбор: средне- и труднопромывистые пески, выраженные глины, плитняк, высокая доля тонкого золота без развитой схемы обогащения.
Промывочные приборы на базе пластинчатого грохота — ГГМ-3 и ППМ-5 (шириной грохота 3 и 5 м соответственно; под загрузку экскаватором или погрузчиком) — появились в России в 2000-х годах и быстро стали очень популярны. По сути, это отечественная адаптация канадского прибора Derocker, изначально рассчитанного именно на валунистые, но легкопромывистые пески, где главная проблема — валуны, а не трудная дезинтеграция.

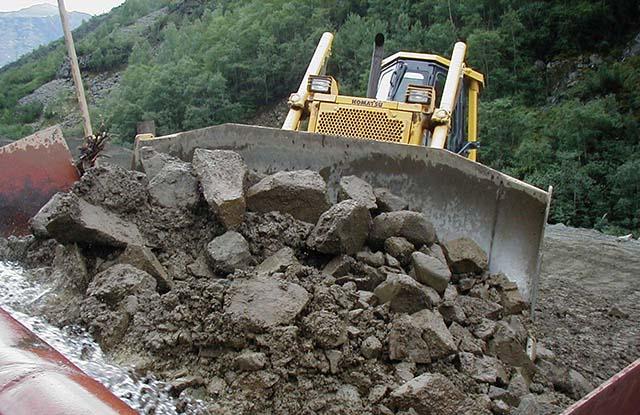

Такая техника, действительно, умеет то, что «ломает» многие другие промприборы: она спокойно «переваривает» валуны до 1–1,5 м размером и более тонны весом, позволяет грузить пески экскаватором, бульдозером, погрузчиком, самосвалом, не сортируя камни и не боясь, что прибор встанет.
Но важно понимать:
1. ГГМ/ППМ отлично работают в своих условиях, а именно на валунистых легкопромывистых песках.
2. Для среднепромывистых и особенно труднопромывистых песков существуют схемы и приборы, которые в большинстве случаев будут выгоднее.
Как устроены и на что рассчитаны ГГМ-3 и ППМ-5

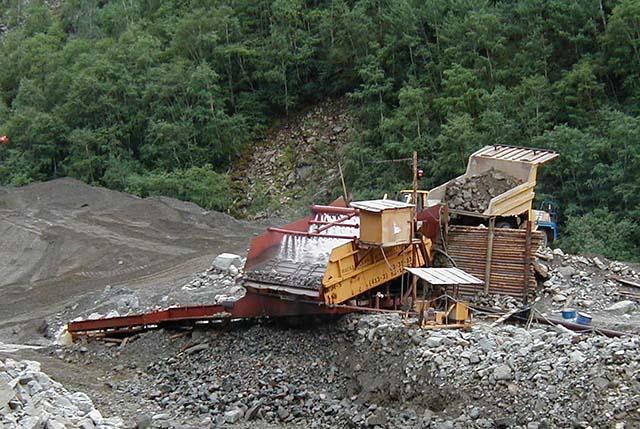

Основу прибора составляет пластинчатый грохот.
Стальные пластины длиной до 3 м (или 5 м у ППМ-5) соединены шарнирами и лежат на тележке с автомобильными колёсами. За счёт возвратно-поступательных движений тележки по полотну грохота идут «волны», которые продвигают материал к отвалу.

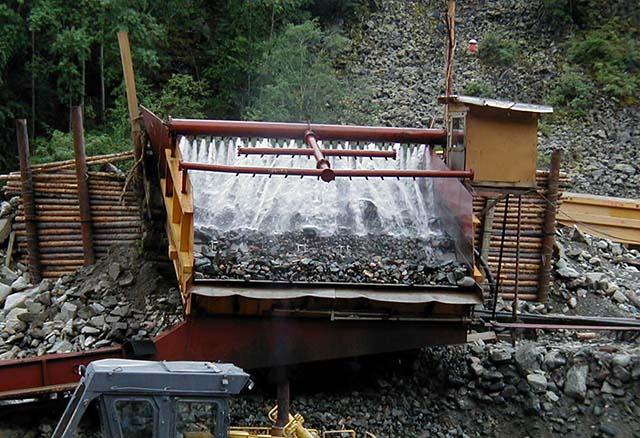

Между пластинами заданы щели (обычно 30 или 50 мм). Над грохотом расположена оросительная система с брызгалами под высоким напором. В результате орошения:
– мелочь проваливается в щели и попадает в лоток подрешётного продукта;
– крупные камни уходят в галечный отвал;
– подрешётный материал самотёком идёт на обогащение (напрмер, на шлюзы глубокого/среднего/мелкого наполнения или другую обогатительную систему).
Типичные характеристики промприборов
• ГГМ-3
– производительность — порядка 70 м³/ч по валунистым легкопромывистым пескам;
– максимальный размер валунов — до ~1,2 м;
- –расход воды — до ~500 м³/ч.
• ППМ-5 (шире и производительнее)
– производительность — порядка 100 м³/ч;
– валуны — до ~1,5 м;
– расход воды — до ~800 м³/ч;
– возможно более развитое обогащение подрешётного продукта (подшлюзки мелкого наполнения и др. аппараты).
В чём сильные стороны ГГМ/ППМ — когда их действительно стоит рассматривать
1. Валунистые, легкопромывистые пески
Если у вас россыпи с большим количеством валунов и глыб, а сами пески относятся к легкопромывистым, прибор типа ГГМ/ППМ — один из сильных вариантов:
– выдерживает валуны до 1–1,5 м без остановки промывки;
– нет постоянной борьбы за «прочистку» решёток, убирающих валуны;
– процесс дезинтеграции можно регулировать углом наклона прибора.
Именно для таких условий и создавался в Канаде Derocker, и российские аналоги повторяют эту идеологию: главное — «переварить» валуны при нормальной промывистости песков.
2. Высокая производительность и экономия на персонале
– эксплуатационная производительность — до 100–115 м³/ч при содержании крупнообломочного материала до 30–35% (+50 мм);
– при отлаженной подаче прибор работает без постоянного присутствия персонала — достаточно периодического контроля мастера;
– регулируемый расход воды на грохоте даёт ровную подачу пульпы на шлюзы и помогает снизить потери золота.
3. Надёжность, перестановка, ремонтопригодность
Поломки случаются, но, как правило, без разрушения основной металлоконструкции: могут выйти из строя, например, конечные выключатели, шины, электрика. Однако всё это легко ремонтируется силами участка.
Перемещение на новую стоянку занимает, как правило, 2–4 смены вместе с монтажом водовода.
Ограничения: когда ГГМ и ППМ лучше не использовать
Главное ограничение — промывистость песков.
1. Среднепромывистые и особенно труднопромывистые пески
При увеличении доли труднопромывистых фракций (связанный материал, линзы глин и т.п.) время нахождения песков на грохоте можно увеличивать, уменьшая угол наклона, но при этом резко падает производительность.
Для среднепромывистых и особенно труднопромывистых песков пластинчатый грохот часто перестаёт быть оптимальным решением: прибор начинает «бороться» не только с валунами, но и с дезинтеграцией, для которой он изначально не предназначен.
Проще говоря: если в вашей классификации пески уходят из зоны «легкопромывистые» в «среднепромывистые» или «труднопромывистые», то нужно, как минимум, тщательно считать и сравнивать с альтернативными схемами (гидровашгерды, барабанные грохоты, более развитые схемы дезинтеграции).
2. Плитняк
При большом количестве плитняка появляются дополнительные проблемы:
– тонкие плиты могут проваливаться в щели и забивать систему;
– крупный плитняк может уходить в отвал недопромытым снизу, что увеличивает потери золота.
Для песков с выраженным плитняком часто имеет смысл либо специально дорабатывать схему, либо сразу смотреть другие типы промывочных приборов.
3. Тонкое золото
Сам по себе ГГМ/ППМ — это аппарат подготовки и грохочения. Работа по тонкому золоту определяется схемой обогащения подрешётного продукта: шлюзы, отсадочные машины, винтовые сепараторы, концентрационные столы, центробежные концентраторы и т.д.
Во многих случаях, если доля тонкого золота высока, выгоднее сразу проектировать комплекс, а не ограничиваться схемой «пластинчатый грохот + шлюзы».
Оцените ваши условия. Будет ли для вас лучшим выбором ГГМ/ППМ или выгоднее купить другой прибор?
Различные типы промприборов для золота показаны и описаны на сайте ЗолотоПрибор.
Смотрите и выбирайте лучший для ваших условий. Есть вопросы, пожалуйста, обращайтесь: zolotopribor@mail.ru
